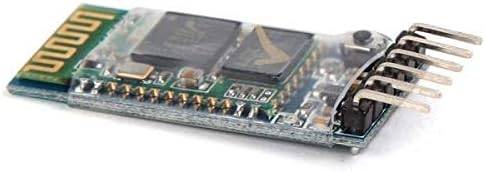

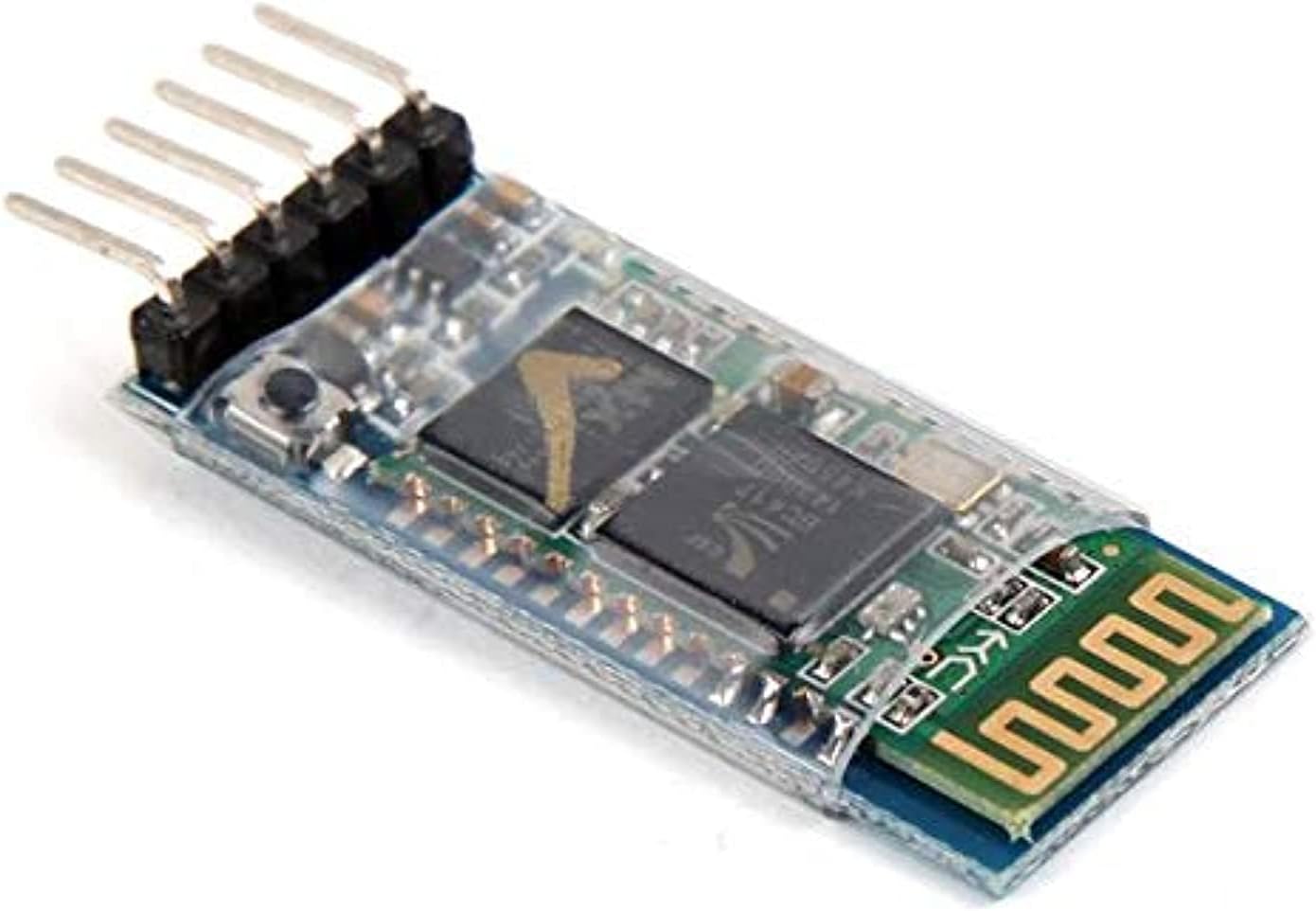

وحدة بلوتوث HC-06

  موديول البلوتوث HC-06 هو حل عالي الأداء ومنخفض التكلفة لنقل البيانات لاسلكياً لمسافات قصيرة. يعمل هذا الموديول كجهاز تابع (Slave) فقط، مما يعني أنه يمكن اكتشافه والاتصال به من قبل الأجهزة "الرئيسية" مثل الهواتف الذكية أو أجهزة الكمبيوتر المحمول. يستخدم بروتوكول SPP، والذي يسمح له بالعمل كجسر تسلسلي لاسلكي؛ أي بيانات ترسلها إلى منفذ RX تظهر على الجهاز المتصل عبر البلوتوث، والعكس صحيح. يستخدم بكثرة في التحكم في الروبوتات عن بعد، وأنظمة الأتمتة المنزلية اللاسلكية.

• البروتوكول: Bluetooth V2.0 + EDR.

• جهد التشغيل: 3.6 فولت إلى 6 فولت تيار مستمر.

• واجهة الاتصال: UART (مستوى TTL، منطق 3.3 فولت).

• معدل البود الافتراضي: 9600.

• رمز الاقتران الافتراضي: 1234 أو 0000.

• نطاق التردد: 2.4 جيجاهرتز (نطاق ISM).

• المدى: حوالي 10 أمتار (الفئة 2).

• الأبعاد: 27 مم × 13 مم × 2.2 مم (حجم مدمج).
